HDMI KVM无损传输光纤延长器

  • 型号:KE-1000HF
  • 接口:HDMI
  • 传输方式:光纤
  • 连接方式:直连
  • 传输距离:3000米以上
锐盾KVM企业QQ
加载中..

产品介绍

       KE-1000HF是一套使用单模或多模(50/125um/OM3)光纤传输;支持HDMI 2.0(含USB) KVM延长器,本产品采用无压缩、失真处理信号。完全符合 HDMI 2.0B规范,分辨率可达4K2K@50/60Hz(YUV 4:4:4);同时也符合 HDCP  2.2/1.4 与 DVI 规范,并支持双向EDID、热插拔、IR 遥控及 USB,可适用于电视遥控与计算机远端管控。

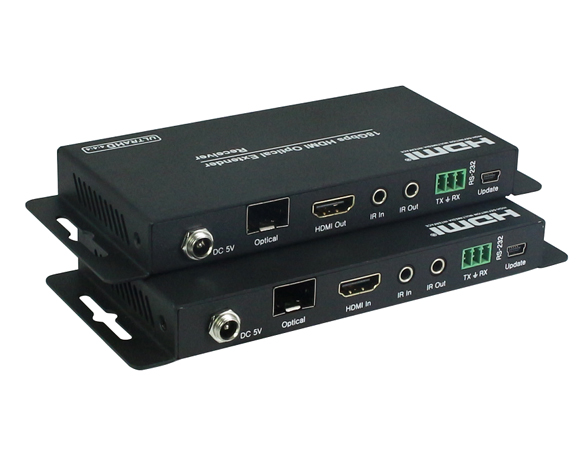

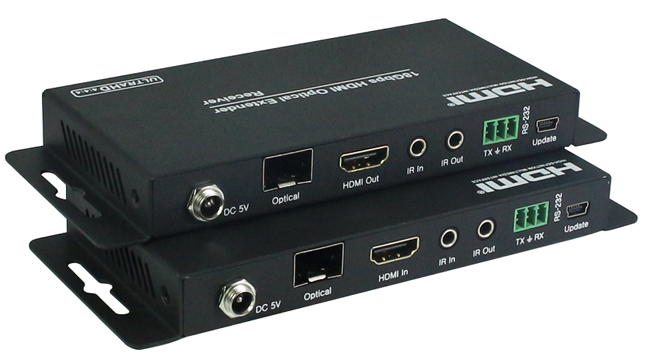

HDMI KVM无损传输光纤延长器(图1)

       本方案相较于使用铜缆线延长产品,光纤线对于电磁接口的信号传输具有绝佳的隔绝及抗干扰能力,加上产品的机壳使用金属材质,更能够进一步将环境中的辐射噪声隔绝在外,此外电源使用可锁式接头,更确保产品安装的稳固及提供长时间运作的可靠性。



产品特性

  • 支持HDMI 2.0B(18Gbps)、HDCP 2.2、DVI、USB 1.1/2.0 规范。分辨率可达4K2K@50/60Hz (YUV 4:4:4)。
  • 音频支持LPCM 2/5.1/7.1 CH, Dolby Digital、DTS, Dolby True HD, DTS-HD Master Audio。
  • 支持 EDID直通、热插拔及双向宽带IR遥控。
  • 支持USB 1.1/2.0 适用于键盘、鼠标及USB 触控屏。
  • 传送端支持本地操控,传送端用户可锁定/解锁接收端用户的使用权。接收端可连接计算机,使用者可自行切换使用传送端计算机或自身计算机。
  • 支援单芯光纤(50/125um/OM3),单模:距离可达1000米或多模:距离可达300米。
  • 随插即用,无须任何附加软件;
  • 机身小巧,坚固美观;



产品接口示意图

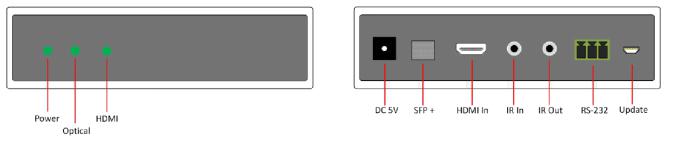

  HDMI KVM无损传输光纤延长器(图2)

KE-1000HF传送端(前/后视图)

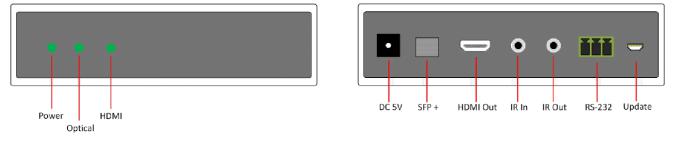

HDMI KVM无损传输光纤延长器(图3)KE-1000HF接收端(前/后视图)

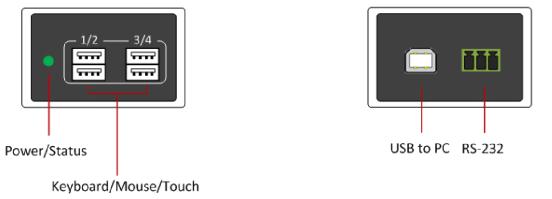

HDMI KVM无损传输光纤延长器(图4)

KE-1000HF传送端控制组件(前后视图)

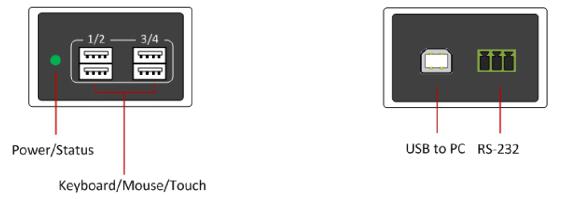

HDMI KVM无损传输光纤延长器(图5)

  KE-1000HF接收端控制组件(前后视图)



 备注:传送端与传送端控制组件使用随机配置线材连接,接收端同上;
















:
