一、用户状况

       某单位办公室有10个工作间，每个工作间里放置一台电脑由一个管理员来操作。现希望通过一套KVM切换设备来对10台电脑的画面进行切换，并通过投影仪将其显示出来。另外，要求每个管理员还能够正常操作各自电脑。

       二、方案配置

       三、方案简单描述

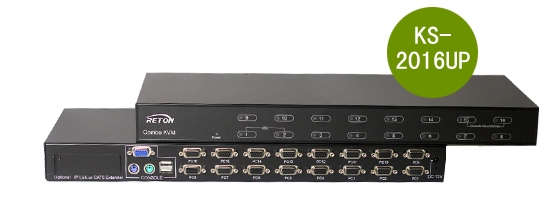

        方案采用16口KVM切换器（KS-2016UP）来实现画面切换。单台16口KVM切换器（KS-2016UP）可以最多连接并管理16台电脑。在方案中，将10台电脑通过KVM机器配线与KS-2016UP连接起来。原有PC的键盘、鼠标还是照常连接。PC端只连接KVM配线的VGA接口，传输键盘、鼠标信号的USB接口不进行连接。这样就能管理人还能对电脑进行控制，KVM切换器端能随时对10台电脑进行切换。2016UP的本地控制端连接到投影设备。

       另外，KS-2016UP机身有切换按键，无须调用OSD菜单或使用热键，更便于切换。

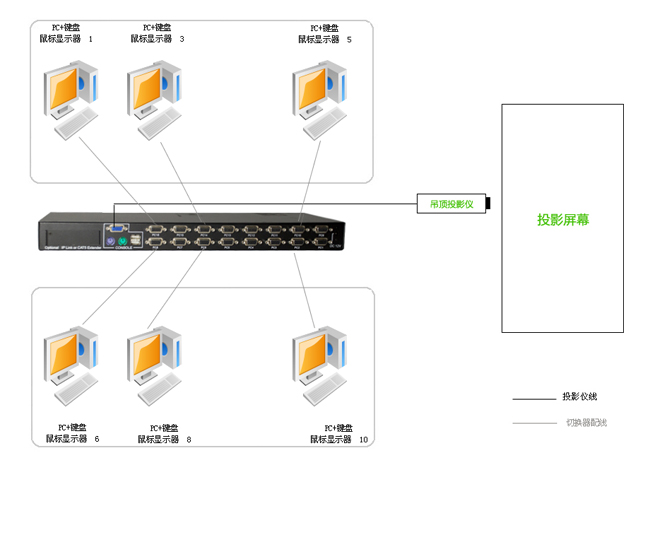

       四、方案拓扑图
