一，描述与需求分析

       银行机房内现有40台服务器，在交易室内有40个显示屏，交易室与服务器机房距离30至40米，交易室内的显示器分两排放置，每排4个显示器为一组。客户要求显示器与服务器要一对一的显示，用一套鼠标键盘可以切换这4台对应的服务器鼠标键盘的信号，在4个显示器上显示，进行管理。

       根据客户的需求，我公司通过技术人员的核对与检测，做出如下方案，使用CAT-150延长器40套，KS-1004U四口切换器10套。就可以满足客户的需求。

       二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

       2、系统总体设计方案

       产品型号：

       方案简单说明：

       根据客户的需求，显示器要一对一的显示服务器，因为交易室内的显示屏距离机房服务器有30至40米，我公司的CAT5-150延长器可以本地延长150米，所以可以跟您配置40套延长器，CAT5-150延长器分为传送端（T端）和接收端（R端），我们在连接好显示器与服务器后，再在CAT5-150的接收端连接，键盘鼠标的信号线到我们KS-1004U的四口机器上，可以连4个服务器的键盘，鼠标的信号。最后，再在KS-1004U的本地控制端上连接好本地的键盘鼠标，就可以进行管理了。4个显示屏为一组的话，10套KS-1004U就可以完全管理了。下面是4个显示屏对于4台服务器的管理方式拓扑图，其他都是一样的。

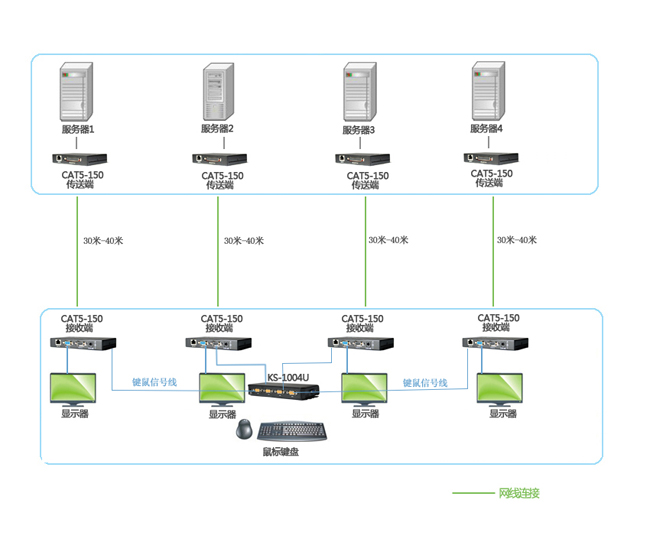

       3、方案拓扑图：
