一、客户需求分析

     指挥中心有32台电脑主机，视频接口都是VGA，鼠键接口为USB，每台电脑都单独有人办公。

现希望通过kvm整体方案后，不影响原始工程规划和工作需要，管理员能同时去查看和操作这些电脑主机。要求安全，保密，能根据操作员级别设置不同的权限。

二 方案配置

三、方案拓扑图

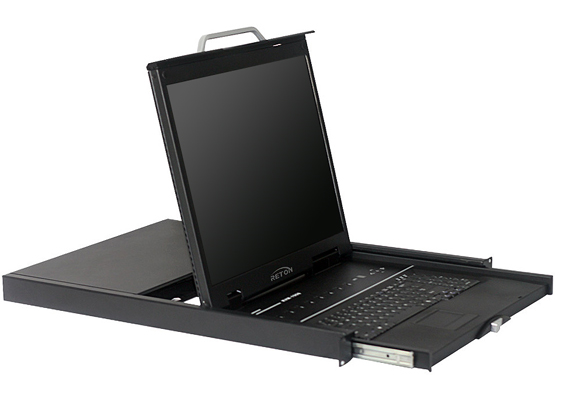

    产品图片

(KS-2032M)

(VGA-US-D3)

四  方案说明

1. KS-2032M与电脑主机间，通过VGA-US-D3进行连接。

VGA-US-D3的VGA接头和usb接头去接到对应电脑主机的VGA和USB接口上，VGA-US-D3上面VGA OUT口接本地操作员显示器、2个usb接本地操作员的键盘、鼠标。(PS:音频线根据需求，进行连接)

2. 将KS-2032M主机LAN1或LAN2接入到网络交换机中，给它分配一个IP地址

3.设备连接完成，通电，调试连通后，管理员即可通过账号密码进入到控制界面，如图

图4

五  方案优势说明

1.产品具有2个远程通道和一个本地通道，远程通道只需要是一台能上网的电脑拥有账号密码即可进行访问和操作，即使是与kvm连接的32台被控电脑主机，只要他们的操作员有账号和密码也一样能登录去查看和控制其他电脑主机。
2、实时数据传输，远程访问服务器信号分辨率最高支持 1920*1080@60hz ，支持1680*1050等宽屏分辨率画面色彩要求达到16位真彩色。在不同分辨率服务器之间切换时，自动调节视频大小，无需人工手动调。
3、安全，采用帐号和密码登录操作，防止无关人员操作的风险。

4、二次口令认证功能：用户在打开KVM会话的时候，会跳出一个窗口，要求再输入二次口令密码才能继续操作，否则不能打开远程服务器进行操作

5、报警：支持当出现异常现象(如KVM离线等)，能实现报警

6、高可扩充性：不论是服务器还是用户的扩容都不需要修改KVM结构、布线系统。
