一、客户需求分析

       客户这边目前有4台电脑主机安装在机箱内，距离机箱20米处，有一台显示器和键鼠，想要对这4台主机进行操控，同时还要求KVM 能放在操控端，偶尔可以通过KVM上的按钮来实现手动切换。

二 方案配置

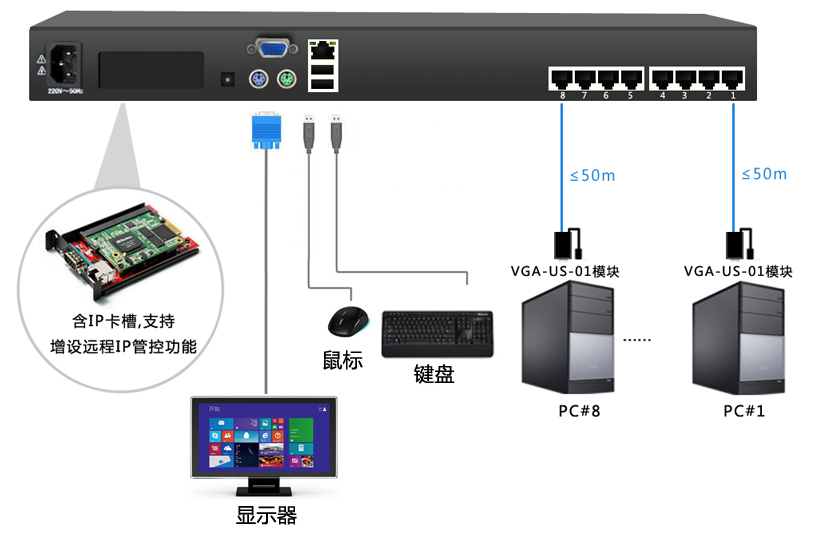

三  产品接口图

四  方案说明

1. 客户这边目前主机数量为4台，且都固定在机箱内，不能移动，且主机和显示器之间的距离在20米左右，同时客户又希望能将KVM 放置在操作端旁，便于偶尔手动切换。根据客户的需求，我司计划给客户配置1台8端口CAT5 接口KVM 切换器。

2. 连接方式： 将KS-2008C 随机配置的8个转换接头模块，型号为VGA-US-01 。将该模块的网口端通过5类线或者6类线与KVM 连接起来，该模块上的VGA 接头和USB 接头，分别插到被控主机的USB 接口和VGA 接口上。

3. 切换控制：该设备支持键盘热键，OSD 切换和按钮3种切换方式，用户可通过快捷键调出OSD 菜单，然后在菜单上对相应的主机进行操控，也可以通过热键+数字键的方式直接切换到对应主机，最后用户也可以通过KVM 背后的按钮，直接去切换对应主机。

五  方案优势说明

1. KVM 与被控主机连接距离不受限： KS-2008C 的采用，网线的连接距离最大可到50米，这样，即便客户机房内设备分散放置，KVM与被控设备，操作端存在一定的距离，也能很好的解决。

2.切换方式多样：KS-2008C支持3种切换方式，分别为：端口按钮，热键，OSD 菜单切换。管理员可以根据需求进行合适的选择。

3、信号传输无衰减：KS-2008C 采用转换模块搭配网线的方式，转换模块内含增强信号的芯片，可确保即使在几十米的距离传输过程中，设备的信号也能无衰减传输。
