数字 IP KVM 在机房管理用的高效运用

发布时间:1592791084 作者:Reton技术部

一、客户描述及需求分析

机房现有100台服务器,30台网络设备。目前要求能通过KVM 对这100台服务器除了机房本地上架管理之外,在远程端,可以通过网络的方式访问和登录到KVM 上,进而查看和管理KVM 所连接的服务器。对于30台网络设备,要求管控设备能实现在远程端可以传输键盘指令,串口信息双向传送。

二、方案设计原则

 稳定性及安全性

开放性和标准化

可扩充性

实用性,适应用户实际应用环境

三、方案系统配置

型号

品牌

产品描述

数量

KS-2032M

锐盾

机架型/支持1个本地控制端以及2个远程控制端/32个CAT5端口/支持虚拟媒体/支持模拟音频IP传送/双电源/双千兆网口

4

VGA-US-V3

锐盾

计算机接口模块,USB/VGA接口,带虚拟媒体功能

100

RCM-B-128R

锐盾

集中认证管理平台软件,默认128个节点授权许可,(主平台)

1

KVM-1701AU

锐盾

1U机架式/17"显示器/单端口/USB接口/1280×1024 75Hz/交流供电/配置1条1.8米USB接口配线

4

RS-3200R

锐盾

32口串口管理设备

1





四、方案主要产品图片

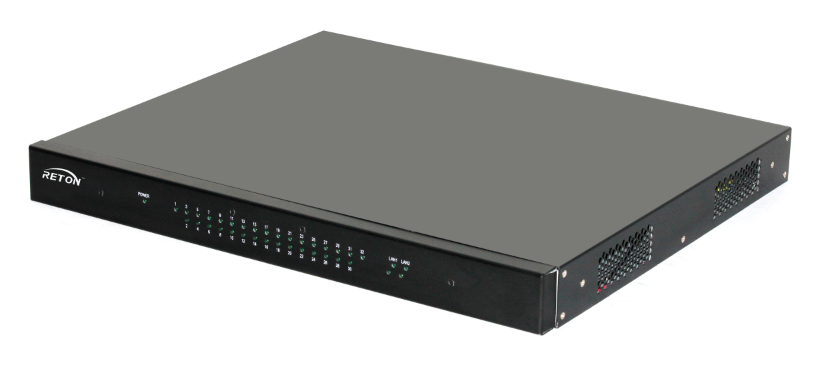

        数字  IP  KVM 在机房管理用的高效运用(图1)



                                 (KS-2032M 正背面图)



五、方案实现说明

1)目前客户机房内服务器主机数量在100台,我司计划配置4台支持2远程1本地32端口KVM 切换器,型号为KS-2032M ,单台设备可以管理32台服务器,4台设备能够支持连入128台主机。客户可以在远程端,通过网络的方式,以WEB 的方式访问和登录到KVM 上的地址,通过用户名和密码的方式进入远程管理界面,查看和操作KVM 所连接的服务器。连接方式上,每台KVM 与服务器之间,通过VGA-US-V3模块去连接,模块一端接到服务器VGA 和USB 键鼠接口上,另外一端接入网线,网线接到KVM 上。

2)考虑到客户那边除了本地管控要求,在机房机架近端,也能对KVM 所连接的主机进行操作,因此,我司计划配置4台17寸三合一液晶套件,型号为KVM-1701AU .每台连接到KS-2032M 输出端口上,这样管理员在机房机柜内,就可以管理KVM 所连接的主机。

3)在操作室,我司计划配置一套集中管控平台软件,节点数位128的,将此款软件搭载在操作室内的某一台服务器上,这样,管理员便可以将机房内的4台KS-2032M 纳入集中统一管控平台用,实现对KVM 的高效集中统一管控。通过这样的管控方案,用户可以完成身份KVM 系统能实现身份认证、权限管理、操作行为审计、统计报表打印等操作动作。

4) 针对30台网络设备,我司计划配置一台32端口串口管理设备,型号为RS-3200R 用户可以通过WEB 的方式远程登录上RS-3200R 的IP 地址上。在远程端,可以实现可读可写的双向传输。

六、方案优势说明

管控集中性: 通过KVM 系统,可以将这100台服务器进行集中统一管理。

扩展性强:该套方案支持可管控的服务器在数量无限制,用户后期可以根据需求无限制增加服务器而无需增加管理软件。

支持虚拟媒体:本方案中KVM 自带虚拟媒体功能,操作者可以将本地服务器文件,数据通过映射方式加载到目标服务器上,实现数据传输。

高级权限管理功能:方案中集控平台软件能做到针对不同的用户操作KVM的时候,可以针对每台服务器进行设置,可以把键鼠标左键、鼠标右键和视频、音频信号的权限分开单独设置,以实现不同的权限分配功能。

支持二次开发功能: 可以根据用户的一些特定要求,进行二次开发。

(责任编辑:Reton技术部)
