一、客户描述及需求分析

        贵单位目前大约有30台左右的设备（主要为服务器），分布在几个机柜中。现在客户要求在本地机房内，可以通过一套KVM 系统实现对这30台设备的集中统一管控，另外在远程端，客户也希望能通过内部局域网在远程能够访问和操作管理机房内的设备，能实现远程安装系统 做RAID、设置BIOS、控制关机和重启 。

    1)在控制中心，通过采用KVM 设备，实现集中管控这30台设备。

2) 在远程端，能帮助客户通过内部局域网实现对机房内设备的远程管理。

3）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

4) 良好的拓展性，能够兼顾之后由于业务需要新增的IT硬件设备。



   由于以上几点，本方案充分考虑了贵单位服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。





 二、机房KVM监控管理系统设计方案



稳定性及安全性

开放性和标准化

可扩充性

实用性，适应用户实际应用环境









三、方案系统配置



型号	品牌	数量	产品描述
KVM-1732AC	中国RETON	1	17寸液晶32口CAT5 KVM
IP-101	中国RETON	1	IP 远程管理卡
VGA-US-01	中国RETON	32	USB 接口连接模块





四、方案实现

4.1 方案说明

   考虑到用户需要在本地机房内实现对这30台设备的上架管理，因此我司计划给客户配置一台17英寸32口端口CAT5 KVM ,型号即KVM-1732AC ，通过配套的VGA 专用模块，将KVM-1732AC 与服务器连接起来。VGA 模块的网口端接入网线，网线另外一端接到KVM 上，VGA 模块上的VGA 接口和USB 接口分别接到服务器的视频和键鼠接口上。

    目前客户除了本地机房集中管理，另外在距离机房不远的监控室内，希望能通过局域网，在远程监控室内，操作员也能对机房内的设备进行管控，因此我司计划给KVM-1732AC 配置一个远程管理卡，型号即IP-101 ，客户可以通过WEB 的方式登录和访问到本地机房内的KVM ,继而对KVM 所连接的30台设备进行远程管理。

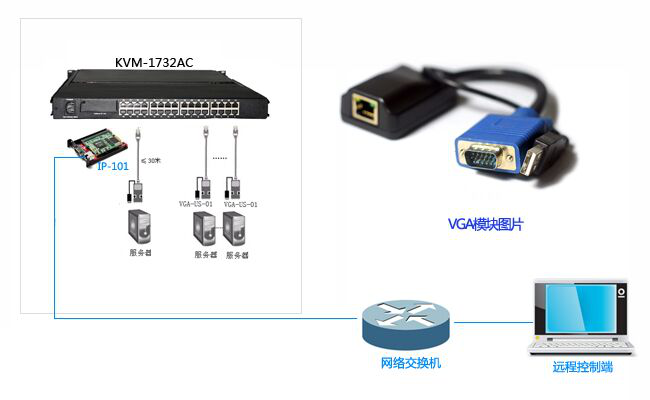

4.2 方案拓扑图













五、方案功能



   集中管理：30台服务器，通过配置一套KVM-1732AC ，可帮助管理员在本地机房内实现集中管控所有的设备。

   远程管理：通过给KVM-1732AC 配置一个远程管理卡，即IP-101 ，可以帮助操作员在远程端，通过网络访问和管理机房内的设备。

       全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

       友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。

         可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能保证不影响所连接的服务器及网络设备正常工作。KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，最大分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可







  六、产品应用范围



     RETON KVM系统为中兴通讯长期供应商，产品广泛应用于中国电信、中国移动移动等中心机房、各型公司机房服务器的集中管控.
