一、需求与挑战

       企业机房服务器搭建高密度集群，里面放置有30台服务器，希望在服务器机柜旁边的网络机柜内安装一台KVM切换器将服务器集中管控，其中通过配线架走线后，服务器距离KVM机柜距离大概30米左右。

   二、方案描述

       每台刀片服务器的VGA、USB接口通过VGA-US-01转换成网线接口，通过网线与KS-2032C连接。本地通过外界显示器、鼠标、键盘提供本地控制。

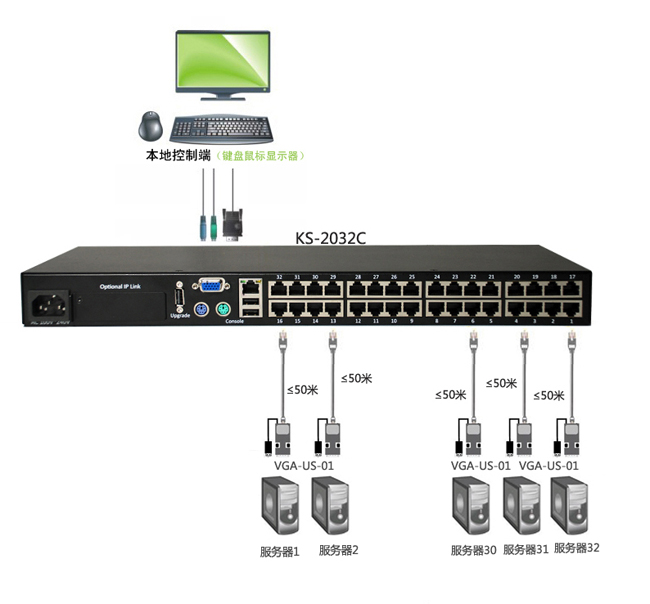

    三、方案拓扑图

       四、方案优势说明：

       （1）在方案中，采用标准的CAT5线连接，布线简单，节省空间。

       （2）方案扩展性强。本方案采用的是数字式KVM ，该产品可通过级联方式扩展接口数，最多可同时管理1024台服务器。其次，KVM 连接到服务器的实际有效距离可达40米，打破了传统机房管控方式中，对服务器摆放距离限制的要求。

       （3） 可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能保证不影响所连接的服务器及网络设备正常工作。

       （4）实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，最大分辨率高达1280x1024 。

（5）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器
