数据中心机房KVM管控方案

发布时间:1625651881 作者:Reton技术部

一、 机房描述与需求分析:



目前数据中心内有多排机柜,服务器总数量预计180台,串口设备总数量预计60台,机房在负一楼,管理员分散在大楼内,大楼内有企业局域网、也能够上外网;要求1、本地及远程管理机房内的所有服务器;2、远程管理机房内的所有串口设备;3、远程管理人员共计8人,其中总经理1人,部门领导1人,网管员6人;4、集中管理,支持权限分配、日志审计。



目前需要使用一整套KVM系统将服务器资源进行整合,实现统一安全管理。

1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时保证原网络正常运行。

2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

由于以上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。





二、方案设计:



1、 系统设计原则



实用性,适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、 系统总体设计方案



   1.方案系统配置:



品名

型号

品牌

产品描述

数量

切换器

KS-8064M

锐盾

 机架型/支持1个本地控制端以及8个远程控制端/64个CAT5端口(主机到被控设备间网线长度可达100米)/支持虚拟媒体/支持模拟音频IP传送/双电源/双千兆网口

3

模块

VGA-US-V3

锐盾

计算机接口模块,USB/VGA接口,带虚拟媒体功能

180

切换器

KVM-1701WH

锐盾

1U机架式/17.3"显示器/单端口/USB接口/1920×1080/交流供电/配置1条1.8米连接配线

3

串口管理设备

RS-3200R

锐盾

32口串口管理设备

2

集中管控软件

RCM-B-256R

锐盾

集中认证管理平台软件,默认256个节点授权许可

1

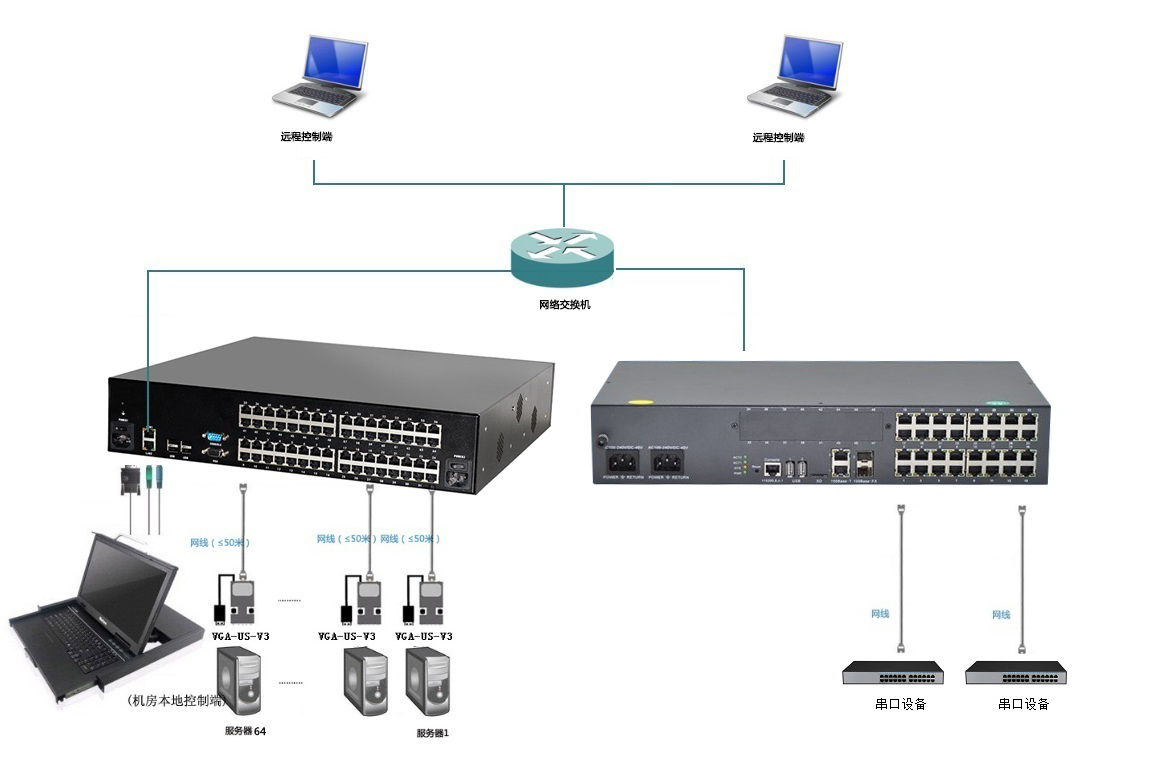

2.方案拓扑图



数据中心机房KVM管控方案(图1)



   3.方案概述



本方案机房内180台服务器放置在多个机柜比较分散,机柜采用3台64端口CAT5 KVM来管理,要求实现8个管理员通过远程访问管理所有服务器,配置KS-8064M实现远程IP访问管理,并且在机柜内配置KVM-1701WH作为机房内本地控制端。

机房内60台串口放置在多个机柜比较分散,机柜采用2台32端口串口管理设备来进行管理,配置RS-3200R实现远程IP访问管理。



   4.方案实现



KS-8064M:将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连,所有服务器均采用统一连接方式,规范化管理,网线距离可达50米所以机柜走线长度满足且美观,KS-8064M支持8独立远程管理通道,可以实现8位管理员通过远程IP的方式来进行管理。

KVM-1701WH:通过KVM-1701WH的配线与KS-8064M的本地控制端相连接,即可作为机房内的控制平台管理机房内所有的服务器。

RS-3200R:将机房内的每台串口设备的串口接口网线布线与设备主机相连,所有串口设备均采用统一连接方式,规范化管理,管理员通过远程IP的方式来进行管理。

RCM-B-256R:集中管控软件平台,搭载服务器,部署在整个网络内,可以实现对所有节点设备的集中管控,管理员权限管理,日志审计,高安全性,统一登录等等功能及保障。



、方案产品特性



扩展性:可满足将来服务器的扩展性,增加的服务器整合到原有的系统中,实现新老系统的完美结合,配置简单,配置好后即可投入正常应用。

冗余性:具备双10/100/1000M自适应网络接口,双电源冗余;

虚拟媒体:支持虚拟媒体功能,支持把访问端电脑的光驱、本地硬盘、移动硬盘、ISO文件等介质,远程映射到目标服务器。

兼容性:兼容市面上主流品台服务器、串口设备,可接入各种Windows、Mac、Sun、Linux等操作系统,支持多种浏览器访问,包括IE,Chrome,Firefox,Safari等

热插拔:系统均采用USB接口连接,通用性强,更稳定,支持热插拔。

布线美观:所有跨机柜及远距离的线材均采用标准网线连接,实用性强,长距离走线方便,使机房更加美观。

稳定性:所有产品均采用工业级标准,方案成熟,产品经过多年市场验证,稳定性强。
