小型机房如何实现多人多地 KVM 随心管控?
发布时间:1704421532 作者:reton一、 机房描述与需求分析:
现有企业位于3楼小型机房内有2排12个机柜,服务器总数量是60台,管理员的办公室位于隔壁楼层,主管办公区位于6楼,大楼内有企业局域网、也能够上外网;要求1、机房内布置一台本地控制单元,管理机房内所有服务器;2、有3名管理员可以通过网络的方式在不进入机房的情况下做到管理机房内所有服务器;3有1名主管拥有最高权限可以随时进行监控。
目前需要使用一整套KVM系统将服务器资源进行整合,实现统一安全管理。
1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时保证原网络正常运行。
2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
由于以上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。
二、方案设计:
1、 系统设计原则
实用性,适应用户实际应用环境
稳定性及安全性
简单化和标准化
可支持以后扩充
2、 系统总体设计方案
1.方案系统配置:
品名 | 品牌 | 型号 | 产品描述 | 数量 |
切换器 | 锐盾(RETON) | KS-4064M | 2U机架型/支持1个本地控制端以及4个IP远程控制端并发通道/64个CAT5端口(主机到被控设备间网线长度可达50米)/分辨率1920*1200/支持虚拟媒体/支持模拟音频IP传送/双千兆网口冗余/双电源冗余AC 220V | 1 |
模块 | 锐盾(RETON) | VGA-US-V3 | 服务器端接口专用模块,VGA视频接口/USB接口,支持虚拟媒体功能 | 60 |
切换器 | 锐盾(RETON) | KVM-1701EH | 1U机架式/抽拉滑轨/17.3"高清屏、键盘、鼠标触摸板一体/1个端口/支持HDMI、VGA视频接口/USB接口/分辨率1920*1080/外置USB接口/AC 220V、DC 12V双电源接口/标配1组HDMI&VGA&USB接口专用配线 | 1 |

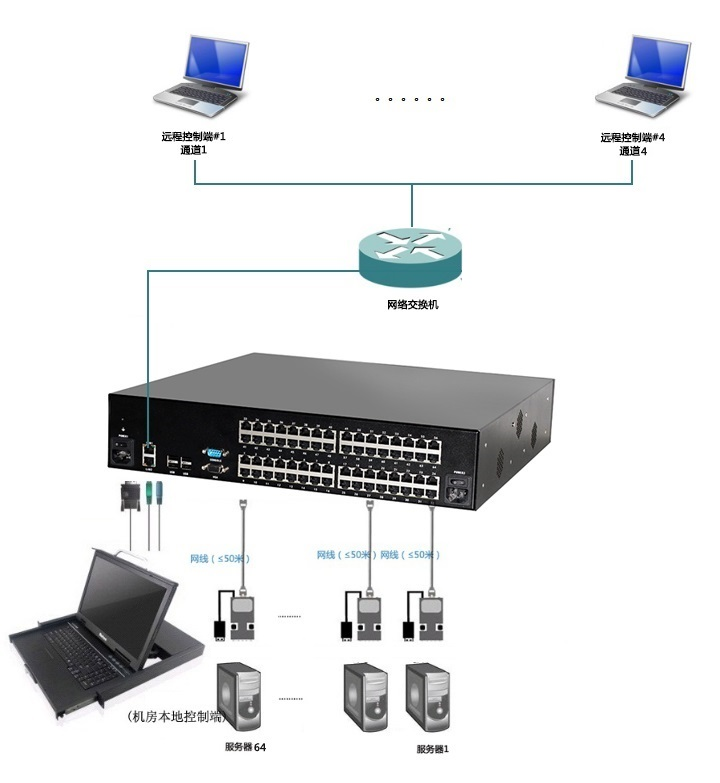

2.方案拓扑图
3.方案概述
本方案机房内60台服务器放置在12个机柜比较分散,需采用1台数字KVM切换器来实现统一管理,要求实现1个主管和3个管理员通过远程访问管理所有服务器,配置一套KS-4064M实现远程IP访问。
4.方案实现
KS-4064M:将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连,所有服务器均采用统一连接方式,规范化管理,网线距离可达50米所以机柜走线长度满足且美观,KS-4064M支持4独立远程管理通道,可以实现1个主管和3个管理员通过远程IP的方式来进行管理。
KVM-1701EH:通过KVM-1701EH的配线与KS-4064M的本地控制端相连接,即可作为机房内的控制平台管理机房内所有的服务器,KVM-1701EH是一款机架型17.3寸屏幕1端口高清液晶KVM控制平台,集成17.3英寸LED背光高清液晶显示器,分辨率高达1920*1080,高清画质不失真、无雪花、无重影。
三、方案特点:
扩展性:可满足将来服务器的扩展性,增加的服务器整合到原有的系统中,实现新老系统的完美结合,配置简单,配置好后即可投入正常应用。
热插拔:系统均采用USB接口连接,通用性强,更稳定,支持热插拔。
布线美观:所有跨机柜及远距离的线材均采用标准网线连接,实用性强,长距离走线方便,使机房更加美观。
兼容性:支持多硬件平台:PC,IBM,HP,DELL,SUN等多种品牌的服务器;支持Windows,Netware,Unix,Linux,Sun等主流操作系统;兼容市面主流品牌服务器、工控机、电脑、硬盘录像机等设备;
稳定性:产品生产遵循ISO9001:2015产品质量认证体系,方案成熟,产品经过多年市场验证,稳定性强;
