一、客户描述及需求分析

        某单位一机房，机房内共5排机柜，每排放置10个服务器机柜，每个机柜为6台服务器，每排机柜都有专用弱电柜用于安装KVM。管理员为3名，需要实现每排机柜都有1本地操作台；另需实现局域网内的远程管理或基于网络的远程管理。

       按照每台机柜中安装6台服务器的数量进行配置，总共需要连接的服务器数量为300台左右。

       综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。

        二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM系统绝大部分使用网线连接，方便布线

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

        三、方案系统配置

       四、方案实现

       KVM远程集中管理系统，整个KVM系统包含5套KVM子系统，每排服务器作为一个子系统，每个子系统由2台32口数字KVM（KS-2032C）、一块IP网络插卡（IP-101）网络管理插卡及一台KVM-1701A/AU本地控制台组成；每个子系统在本地控制台KVM-1701A/AU实现本地集中管理；通过将IP-101连入网络中实现KVM系统的远程管理从而实现实现管理员集中管理及网络远程集中管理管。

        方案实现步骤如下：

        1）在每台弱电机柜中安装好2台KS-2032C KVM主机。

        2）将所有服务器连接好VGA-US-01或VGA-PS-01模块。

       3）将弱电柜中的其中1台KS-2032C使用VGA-US-01/VGA-PS-01模块级联到另一台KS-2032C上形成一个级联系统。

        4）将所有VGA-US-01/VGA-PS-01模块和KS-2032C主机通过网线连接起来。

        5）至此每排机柜中的所有服务器已连接到KS-2032C上，形成了KVM子系统的雏形。

       6）在每排机柜中的父层KS-2032C的本地控制端上连接KVM-1701A/AU实现本地集中管理。

        7）将每排机柜中的父层KS-2032C的IP-101网络远程插卡也连接到交换机或路由器中提供网络远程管理功能。

        8）至此机房所有设备都已连接完毕，已能提供本地集中管理及网络远程管理功能。

       9）本地管理员通过KVM-1701A/AU设备轻松实现每排机柜最多63台服务器的集中管理。

       10）网络远程管理可实现局域网内的远程管理及外网的远程管理，主要是通过在远端的管理员电脑IE浏览器中输入IP-101设备的IP地址即可在通过用户名密码认证后对所连接的设备进行远程管理；同时还可对其中设备进行正常状态下的远程开机、关机及重启功能（此功能需服务器支持网络远程唤醒功能）。

       依照上述步骤即可实现本地集中管理同时可实现网络远程管理员对所有服务器的远程管理；通过IP-101设备可实现局域网或广域网远程管理功能，以便实现随时随地的远程管理功能。

       每排机柜安装每个机柜安装6台服务器的数量来设置，每排机柜安装服务器数量为60台；每个KVM子系统有2台KS-2032C组成，可实现63台服务器的管理；故每个KVM子系统还预留了3个服务器预留端口以备机房设备的增加，同时如增加的服务器数量已超过3台则可通过再次级联KVM设备来扩充，最多1套KVM子系统可实现1024台服务器的集中管理。

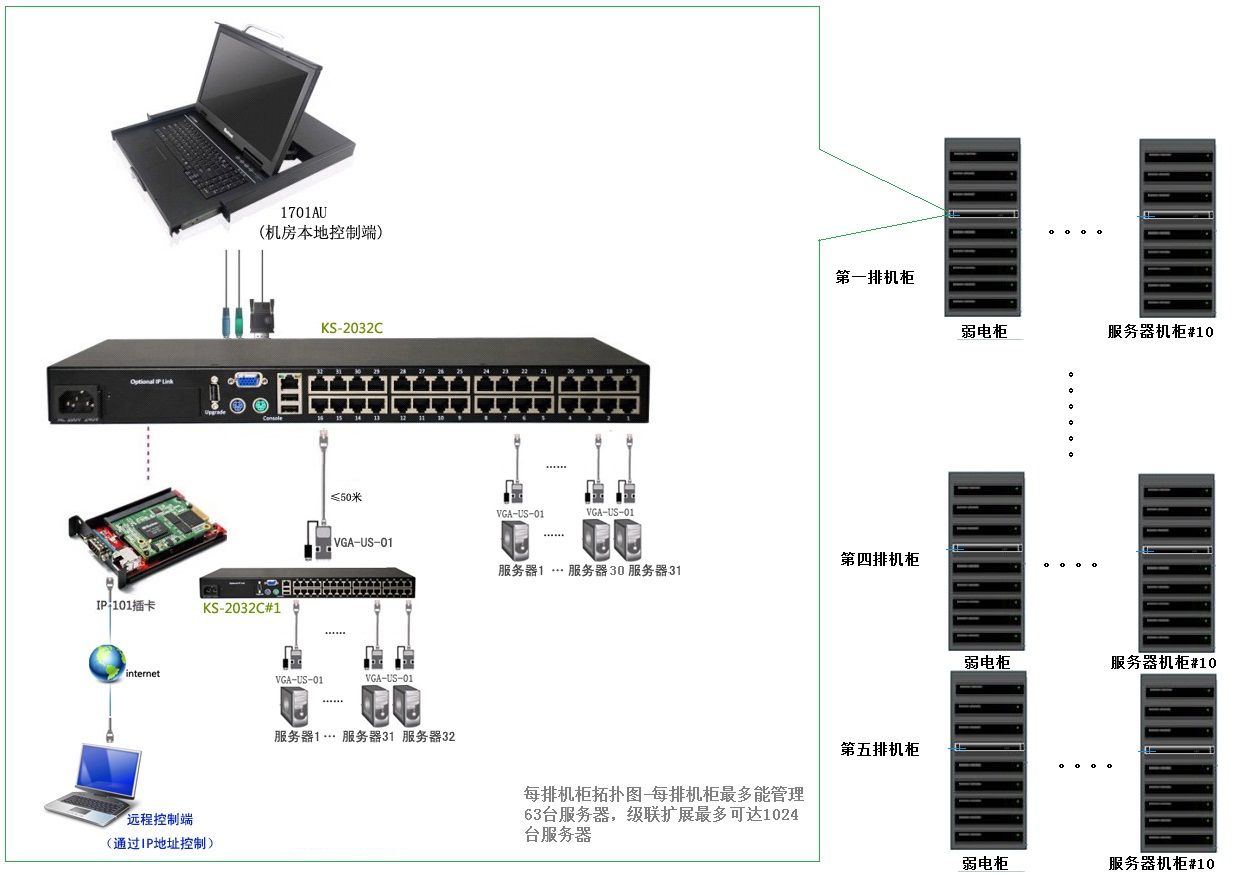

       五、方案拓扑图

        六、方案优势说明：

       集中管理：整套KVM设备可集中管理最多315台服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键、热键，OSD菜单）进行切换，也可实现自动扫描等多种功能，KVM-1701A/AU实现本地集中管理；

       远程管理：通过使用IP-101远程IP插卡实现网络（局域网/广域网）的远程集中管理；

       全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

       快捷切换方式：KVM-1701A/AU可通过OSD菜单或热键对所连接服务器进行快速切换；远程IP用户通过客户端界面操作，可实现网络远程OSD菜单选择或热键选择进行快速切换。

       友好的用户界面：不论是本地控制台，运维管理中心管理员界面还是远程IP用户，均为全图形全中文界面。

        安全强度高：KVM-1701A/AU连接为纯硬件连接，无网络安全问题，IP-101可提供加密数据传输，实现安全访问，IP-101设备还可提供简单日志审计功能构成完整的安全体系。

        可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式。

       实用性：KVM-1701A/AU占用1U机柜高度，可抽拉式方便管理员布置及节省空间，KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器，VGA、SVGA显示器。

        升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

        支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

        安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

        扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，系统可扩充服务器即可达到315台，若服务器增加数量增加超过所能提供的端口数则只需要增加KVM切换器就可以轻松扩展被控设备数量；最多可实现5120台服务器的集中管理。

        整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
