一、客户描述及需求分析：

       某证券公司数据中心, 一共有105台服务器, 其中有IBM、HP、SUM等不同品牌的服务器，各放置在7个机柜，大概每个机柜15台服务器。原来所有的服务器都必须配备一套鼠标、键盘、显示器, 全部都放在三排机架上, 非常杂乱无章, 各种线都纠缠在一起, 管理人员为了进行日常的管理和维护, 每天都要进出机房几十次, 站在或蹲在机架前进行操作, 有时系统出现故障, 还要先花时间找出故障的机器及对应的鼠标、键盘、显示器, 才能进行处理。这样的操作环境, 不仅给管理人员带来极大的工作量, 延误故障的处理, 而且机房基本上处于一种开放的状态, 不可能达到服务器所要求的恒温、恒湿、防尘、防静电的环境, 也容易发生由于人员来回穿梭造成的误碰、掉线等故障, 缩短了服务器的寿命, 给系统的正常运行带来了极大的隐患。

       二、机房KVM监控管理系统设计方案：

        稳定性及安全性

        开放性和标准化

        可扩充性

        实用性，适应用户实际应用环境

       三、方案系统配置 ：

       四、方案实现说明：

       为了解决这些问题，提供的解决方案是一套液晶KVM，数字KVM，KVM延长器。

       1.将105台服务器放置在7个机柜中，其中6个机柜各放置了15台服务器，另外一台放置了10台服务器，将每个机柜分别连接一台KS - 2016C，再通过级联的方式将6台KS-2016C连接到放有10台服务器的KS-2016C上，然后通过5米的信号线连接到KVM-1701A主机上，来进行本地统一管理。

       2.放有10台服务器的KS-2016C通过VGA-US-01模块和CAT5网线连接到传输端，再通过300米的CAT5网线连接到另一个办公司的1701A上，来进行本地延长统一管理。

       3.机房内KS-2016C主机加载IP-101模块，IP-101模块接口通过CAT5网线，将其连接到交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

       4.管理员需要一个可以折叠的自带鼠标键盘显示器的KVM上架到机柜里，这样可以节省机房空间。方案推荐KS-1701A，这款机器是LCD KVM，是一种自带键盘鼠标显示器的控制平台，而且可以折叠后的高度只有1U，可以上架到机柜里。

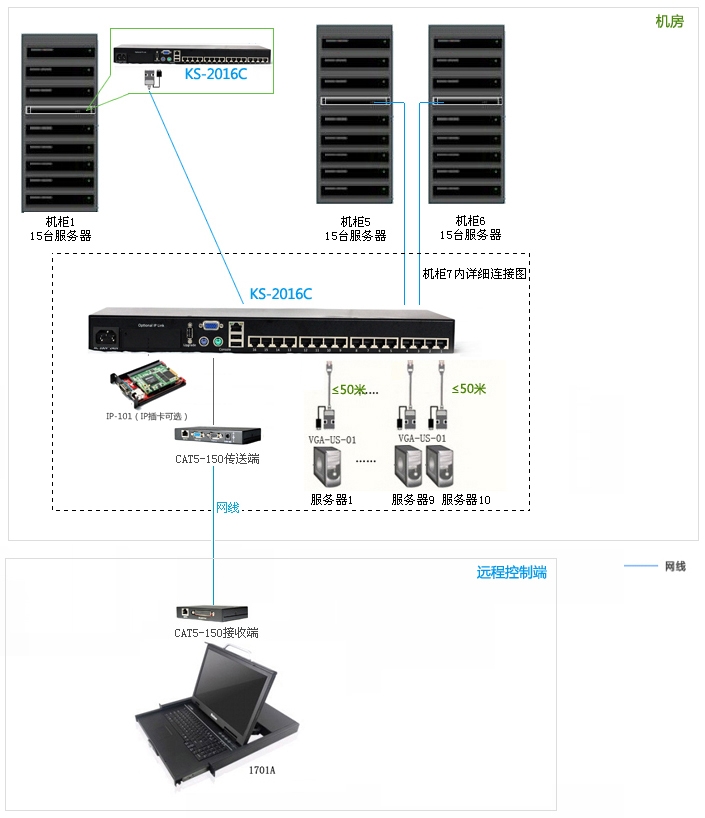

        五、方案拓扑图：

       六、方案优势说明：

       1.采用这套集中控制的解决方案后, 机房在平时可封闭起来, 管理人员不用每天在办公室与机房之间来回穿梭, 在办公室里就能通过切换的方式控制机房的每一台或部分服务器。

       2.节省机房空间，机房也不会再混乱了。

       3.保障机器的长久使用，缩短了服务器的寿命。

       4.通过IP-101模块，无缝拓展为支持通过IP远程管理多台服务器。支持虚拟媒体功能，所有传输数据全程加密，确保IP远程管理数据安全接口完备，接口完备，满足不同环境的应用需要。
