一、 客户需求

机房内一共有6个机柜，每个机柜大概8台服务器。需要对每个机柜内的服务器通过一套显示器、鼠键进行控制，方便运维管理。

二、 产品选型

三、产品描述

KVM-1708AU是一款1U机架型8端口LCD KVM 切换器，支持USB&PS2接口，安装简单，操作便捷，行家首选。

KVM-1708AU是一个集成了LED显示器、键盘、鼠标功能于1U高度空间的控制平台实现对计算机的操作。从而节省了为计算机单独配置键盘、鼠标、监视器所占用的空间，可直接连接并控制8台主机。

单台LED KVM控制平台可直接连接并控制8台主机。通过与其他KVM设备级联安装最多可扩展管控256台主机设备。

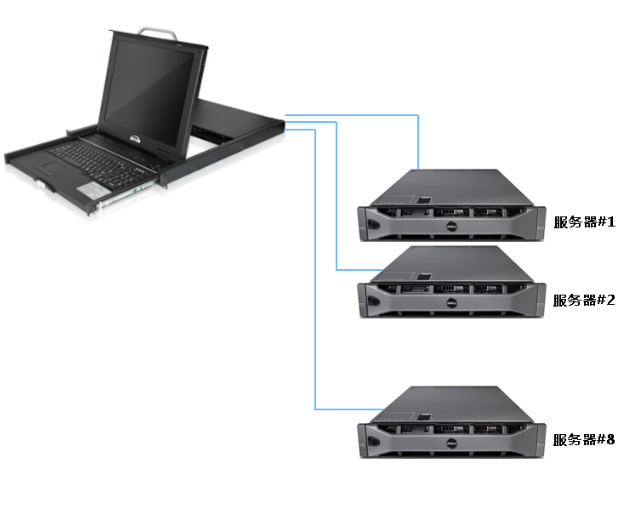

四、方案拓扑

五、方案说明

1、 将服务器的VGA和USB接口，通过KVM-1708AU配线连接至KVM-1708AU背面的VGA接口处；

2、 通过把手位置开关可将KVM-1708AU从机柜内抽出，并将屏幕展开，通过Power按钮开启KVM-1708AU设备屏幕电源；

3、 通过KVM-1708AU上的键盘、触摸板即可对连接进来的服务器进行管控；

4、 通过OSD菜单可对接入的8台服务器进行切换控制。
