一、客户需求分析

    目前客户单位机房有2台主机，一台主机视频输出是DVI 信号，一台主机视频输出是VGA 信号，客户要求在距离这2台主机2-3公里的指挥运营中心，可以通过大屏和键鼠显示器的方式在2台主机之间来回切换，指挥中心和机房都在同一个局域网内，要求在连线这块，支持光纤传输方式。

二 方案配置

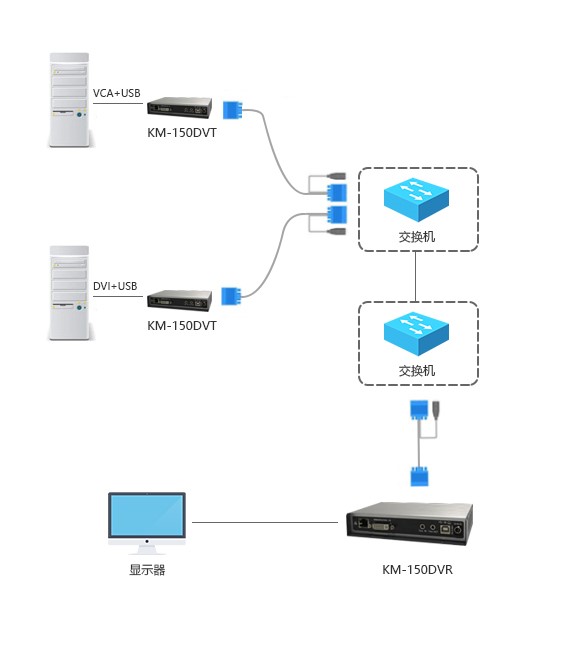

三  方案拓扑图

四  方案说明

1.    根据客户的需求，客户这边一台主机视频输出为DVI 接口，一台主机输出位VGA 接口，要求在指挥中心通过一套终端设备实现控制切换，因此给客户推荐支持DVI 兼容VGA 信号的矩阵KVM ,型号为KM-150DV ,配置2个KM-150DVT 放置在机房内，分别接到被控2台主机上，通过DVI 或VGA 信号连接好，USB 键鼠接好。将2个KM-150DVT 的网口端分别通过网线接到交换机的网口上。

2.    在指挥中心，将KM-150DVR 的接到大屏和键鼠上，KM-150DVR 的网口端通过五类或者六类网线接到交换机上，交换机之间通过光纤来连接。

3.    在整个方案中，采用的交换机要求支持IGMP (组播）功能，并且是千兆交换机，2层。

五  方案优势说明

1.信号传输无延时： 整套方案是在局域网内的环境下，实现1个管理终端在2台主机之间来回切换，DVI 高清信号传输，KM-150DV 的USB 信号传输速率可以到2.0 ,确保信号传输无延时 ，画面高清。

2.管控灵活性：KM-150DV 支持多人管理多台，以交叉的方式来管控，后期客户如果增加被控设备或者管理终端，只需要相应的增加KM-150DV 的发送端或者接收端设备数量即可，无需改变整体框架。

3、兼容性好：KM-150DV 兼容目前市场上主流的主机品牌和操作系统，强大的兼容性，客户无需担忧KVM 与主机之间能否兼容的问题。
