一、客户描述及需求分析：

        某企业数据中心机房有5个机柜，其中2个机柜分别放有5个工控机，2个机柜分别放有3台工控机，最后一个放有1个工控机。 要求用KVM切换器系统对所有工控机进行集中管控，具体要求如下：

       1,本地集中管控：要求有工作人员可以在机房内对每个机柜的工控机进行管理；为节省机柜的空间，可以折叠的放进机柜里。

       2,本地延长管控：要求工作人员可以再距离机房100米左右的监控节点，对机房内的所有工控机进行管控，可以随时监控工控机情况。

       同时，为规范机房布线，要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如：PS/2、USB、SUN、Console口等，并在多种软件系统平台间“无缝”切换。如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

       综上所述，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。方案决定采用具备跨平台支持能力的KVM解决方案，并透过集中且分层式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

        二、方案系统配置：

        三、方案实现说明：

        步骤一、将机柜里5台工控机分别连接一台CAT5-150延长器的传送端，并将5个CAT5-150传送端的本地端连接到KVM-1708AU上，来进行本地集中统一控制。

        步骤二、 将机柜里的5个CAT5-150延长器的传送端，通过5类线材连接至各个管控节点，并在每个节点连接CAT5-150接收端，在接收端上连接一套鼠标键盘显示器，来进行本地延长统一控制。

        后四个机柜按步骤一、二依次连接。

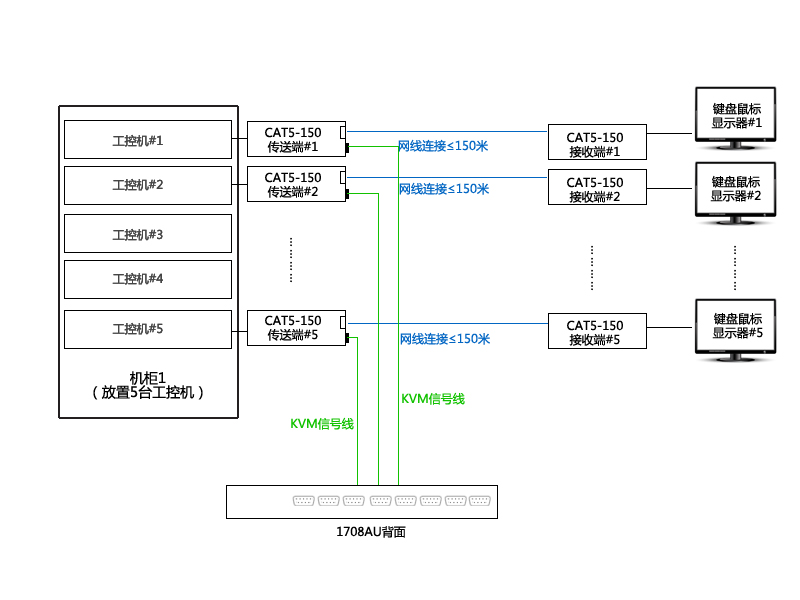

          四、方案拓扑图：

        五、方案优势说明：

         （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

         （2）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

         （3）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。
