一、客户描述及需求分析

       现场有PM1/PM2/PM3/300T四个厂房内有服务器/计算机设备数量分别为10/14/23/6总共为53套设备，需要通过TCP/IP远程管理。

     每位操作员通过一套键盘鼠标显示器通过KVM设备访问统一安放在厂房内机柜中，操作员不接触设备主机，中间通过网络形式联通，只需要实现键盘鼠标显示信号传输，不需要USB HUB功能。

二、方案配置

三、方案说明

AVK-901设备支持一对一、一对多、多对多、多对一矩阵控制，支持高清音视频传输，可实现直连控制也可以通过局域网实现网络远程控制，直连距离不超过100米距离，局域网内无特定距离限制。

1、依据现场环境及需要满足单个操作员只能管理对应的设备要求，AVK-901不能通过网络线直连方式，需要通过交换机组建网络形式实现远程管理。

2、AVK-901实际利用的是组播的方式实现连接，即每个AVK-901发送端发送广播包到局域网内，接收端可查看到局域网内所有发送端，并可通过菜单选择相应的发送端实现连接。操作员需要时间对单一的设备进行管理，需要在交换机设备中划分VLAN，将每一组这边单独划分为一个小局域网，这样每个操作员只能查看对应的设备。

3、因AVK-901发送端在未形成连接前会一直发送广播，所以需要组建网络的交换机设备支持组播功能。

4、每个厂房对应的设备数量适当选择交换机端口配置，同时因为AVK-901设备本身属于高清影音设备，为避免影响原有设备网络连通，建议AVK-901设备单独使用交换机组网。

5、操作员只需要配置一套键盘鼠标显示器连接到AVK-901接收端即可对连接的设备进行远程管理。

6、AVK-901只传输键盘鼠标控制信号及DVI视频信号，无USB数据传输，数据安全性得到保障。

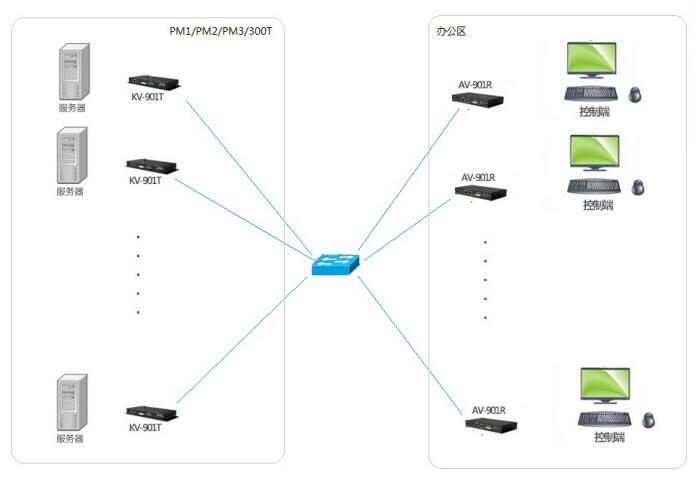

四、方案拓扑图
