一、机房描述与需求分析：

       目前机房内有约20个机柜，其中两个机柜为网络机柜,其余为服务器机柜,服务器台数约为47台,之后可能会拓展增加,在机房旁边距离约3~4米处设置有网络管理员监控室,现要求使用一整套KVM系统将服务器资源进行整合，实现集中统一管控。

       1)本地控制：可以在机房内的机柜上面对服务器进行管理,采用一体化设备减少机柜空间占用；

       2)控制室监管:在监控室内操作台上面进行监控管理;

       3)远程控制：当网络管理员不方便进入机房或者监控室时，也可以外面通过远程IP网络的方式访问管理机房内的所有服务器;

       4)部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行;

       5)良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备;

       6)布线规范:所有管理设备布线规范完整,提前规划妥当,同时也保障之后系统拓展方便;



       二、方案设计：



       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、系统总体设计方案

       1）方案系统配置:

型号	品牌	产品描述
KVM-1701AU	RETON	1U机架式/17"LCD/三合一产品/USB接口/分辨率1280×1024 75Hz/交流供电/1条1.8米USB接口配线/保修一年
KS-2032C	RETON	1U机架式/32个CAT5端口/CAT5线材连接（切换器主机到服务器的距离支持40-50米）/分辨率1600*1200 75Hz/12V电源/保修一年/*配置32个计算机接口模块VGA-US-01
KS-2016C	RETON	1U机架式/16个CAT5端口/CAT5线材连接（切换器主机到服务器的距离支持40-50米）/分辨率1600*1200 75Hz/12V电源/保修一年/*配置16个计算机接口模块VGA-US-01
IP-101	RETON	IP远程管理模组（适用于RETON普通切换器及数字切换器系列产品）
CAT5-150	RETON	显示器、键盘、鼠标信号延长器,距离150M,USB接口,适用于RETON普通切换器及数字切换器延长管控，分辨率高达2048*1152



       2）总体概览及布线示意图

       3）切换器详细连接示意图

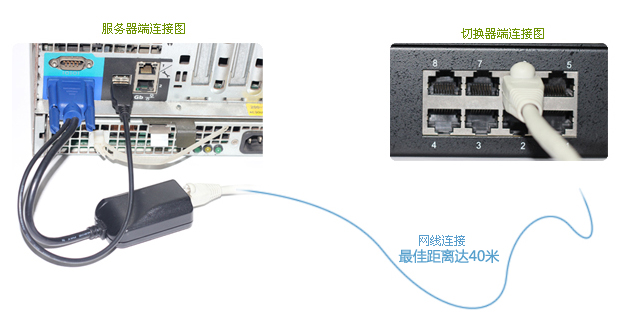

       4）服务器端口细致图

        3、总体方案说明

       根据服务器的数量及现场环境,本着高实用性、高操作性、高性价比的原则，本方案采用将一套32口数字KVM与一套16口数字KVM级联来连接管理所有机柜内的服务器。

       机柜内控制：用一套液晶KVM 1701AU将顶层的KS-2032C连接起来,实现管理人员可以通过配置的1701AU来实现在机柜上管理所有服务器,KVM-1701AU为一款只占1U空间的折叠液晶显示套件，带有导轨和自动锁死装置，以及节能环保电源管理设计；

       监控室控制：用一套延长器CAT5-150将控制信号延长至监控室内,CAT5-150为一套设备含有发送端和接收端，将发送端与KS-2032C，将接收端放置在监控室的监控台上面，用一套键盘鼠标显示器即可管理，发送端与接收端采用一条网线连接即可，距离最远可达150米，分辨率高达2048*1152；

       远程控制：在顶层的KS-2032C配置一张IP-101远程管理卡，连入网络后，可实现远程用户通过IP 网络形式来访问和管理所有服务器。

        扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。



       三、方案优势说明：

       集中管理：通过使用 RETON KVM系统可集中管理机房所有服务器，并可在所连接的电脑通过OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、USB服务器，本地端和IP端均支持高显示分辨率。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
