RETON KVM在变电站环境下的集中管控方案
发布时间:1406269497 作者:Reton技术部一、机房描述与需求分析:
目前现有13个变电站每个变电站均有一台后台电脑,分布在不同地点但是均在同一个内网局域网,现要求实现位于总部同样在这一内网局域网中的一台管理员电脑能够可通过其键盘鼠标显示器监控管理这13台后台电脑。
目前需要使用KVM集中管控系统将资源进行集中管控。
1)部署简单,在原有布好的的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时原网络正常运行。
2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。
二、方案设计:
系统设计原则
实用性,适应用户实际应用环境
稳定性及安全性
简单化和标准化
可支持以后扩充
系统总体设计方案
1.方案系统配置:
型号 |
品牌 |
产品描述 |
单口IP切换器,支持IP远程BIOS级别管控,可远程安装操作系统,支持虚拟媒体,分辨率1600*1200 |

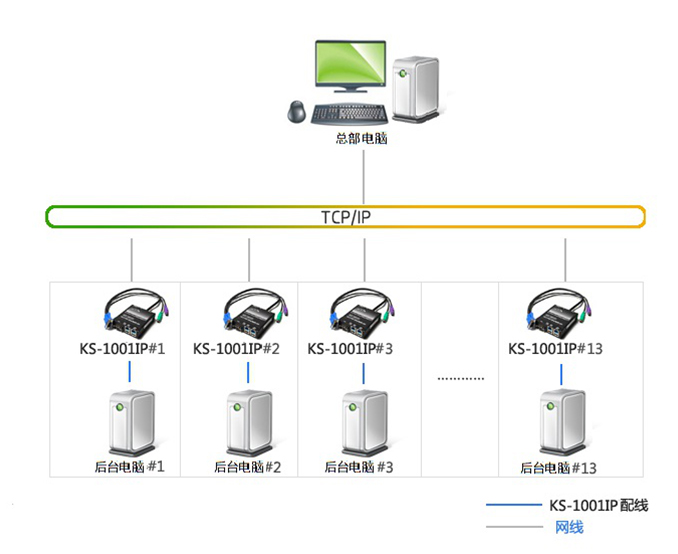

2.方案拓扑图
3. 方案概述
13台后台电脑位于不同地点,在同一个局域网内,现需要一套KVM系统将其统一连接起来,所以配置13套KS-1001IP与13台后台电脑连接,将这13套KS-1001IP也连入此局域网内,分配好IP地址;
管理员使用1台总部电脑连入此局域网,通过WEB的方式输入指定的IP地址、用户名和密码认证后方可实现监控管理,采用传输加密的方式使用SSL安全登录, 所有传输数据皆以SSL 256位 安全加密,支持 RSA 2048 位加密,支持虚拟媒体及加载,支持BIOS级别管控。
